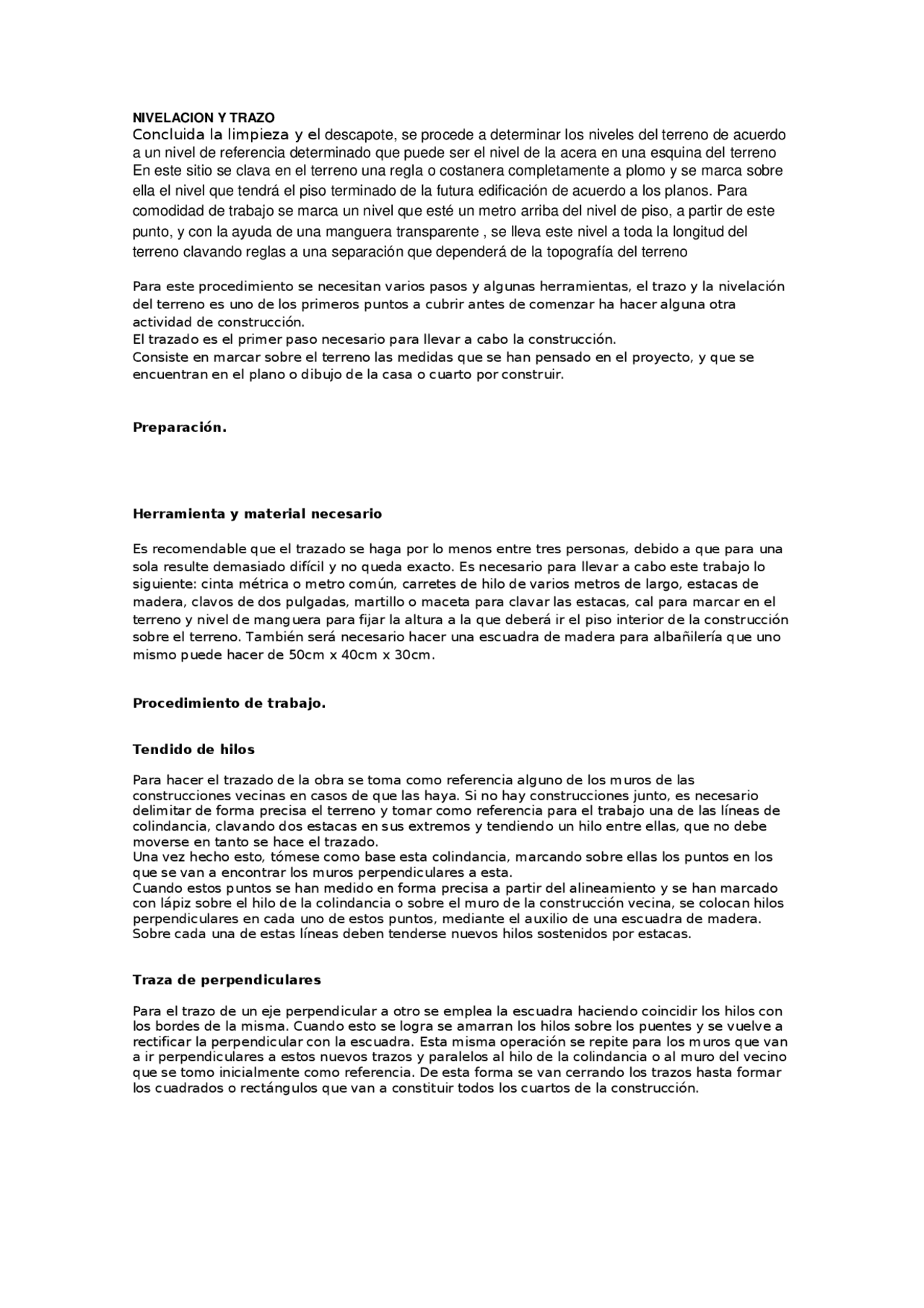

NIVELACION Y TRAZO
Concluida la limpieza y el descapote, se procede a determinar los niveles del terreno de acuerdo
a un nivel de referencia determinado que puede ser el nivel de la acera en una esquina del terreno
En este sitio se clava en el terreno una regla o costanera completamente a plomo y se marca sobre
ella el nivel que tendrá el piso terminado de la futura edificación de acuerdo a los planos. Para
comodidad de trabajo se marca un nivel que esté un metro arriba del nivel de piso, a partir de este
punto, y con la ayuda de una manguera transparente , se lleva este nivel a toda la longitud del
terreno clavando reglas a una separación que dependerá de la topografía del terreno
Para este procedimiento se necesitan varios pasos y algunas herramientas, el trazo y la nivelación
del terreno es uno de los primeros puntos a cubrir antes de comenzar ha hacer alguna otra
actividad de construcción.
El trazado es el primer paso necesario para llevar a cabo la construcción.
Consiste en marcar sobre el terreno las medidas que se han pensado en el proyecto, y que se
encuentran en el plano o dibujo de la casa o cuarto por construir.
Preparación.
Herramienta y material necesario
Es recomendable que el trazado se haga por lo menos entre tres personas, debido a que para una
sola resulte demasiado difícil y no queda exacto. Es necesario para llevar a cabo este trabajo lo
siguiente: cinta métrica o metro común, carretes de hilo de varios metros de largo, estacas de
madera, clavos de dos pulgadas, martillo o maceta para clavar las estacas, cal para marcar en el
terreno y nivel de manguera para fijar la altura a la que deberá ir el piso interior de la construcción
sobre el terreno. También será necesario hacer una escuadra de madera para albañilería que uno
mismo puede hacer de 50cm x 40cm x 30cm.
Procedimiento de trabajo.
Tendido de hilos
Para hacer el trazado de la obra se toma como referencia alguno de los muros de las
construcciones vecinas en casos de que las haya. Si no hay construcciones junto, es necesario
delimitar de forma precisa el terreno y tomar como referencia para el trabajo una de las líneas de
colindancia, clavando dos estacas en sus extremos y tendiendo un hilo entre ellas, que no debe
moverse en tanto se hace el trazado.
Una vez hecho esto, tómese como base esta colindancia, marcando sobre ellas los puntos en los
que se van a encontrar los muros perpendiculares a esta.
Cuando estos puntos se han medido en forma precisa a partir del alineamiento y se han marcado
con lápiz sobre el hilo de la colindancia o sobre el muro de la construcción vecina, se colocan hilos
perpendiculares en cada uno de estos puntos, mediante el auxilio de una escuadra de madera.
Sobre cada una de estas líneas deben tenderse nuevos hilos sostenidos por estacas.
Traza de perpendiculares
Para el trazo de un eje perpendicular a otro se emplea la escuadra haciendo coincidir los hilos con
los bordes de la misma. Cuando esto se logra se amarran los hilos sobre los puentes y se vuelve a
rectificar la perpendicular con la escuadra. Esta misma operación se repite para los muros que van
a ir perpendiculares a estos nuevos trazos y paralelos al hilo de la colindancia o al muro del vecino
que se tomo inicialmente como referencia. De esta forma se van cerrando los trazos hasta formar
los cuadrados o rectángulos que van a constituir todos los cuartos de la construcción.
