DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
EVALUACIÓN: ASIGNATURA: _____CONTROL DE MOTORES 1____ DOCENTE: _____Ing. Juan Gonzàlez Maìz___________ ESTUDIANTE: Ricardo de la Rosa Sixto GRUPO: Mec - 205 FECHA: Instrucciones: Se solicita al alumno que conteste adecuadamente a las siguientes secciones
ACTIVIDAD DE APOYO

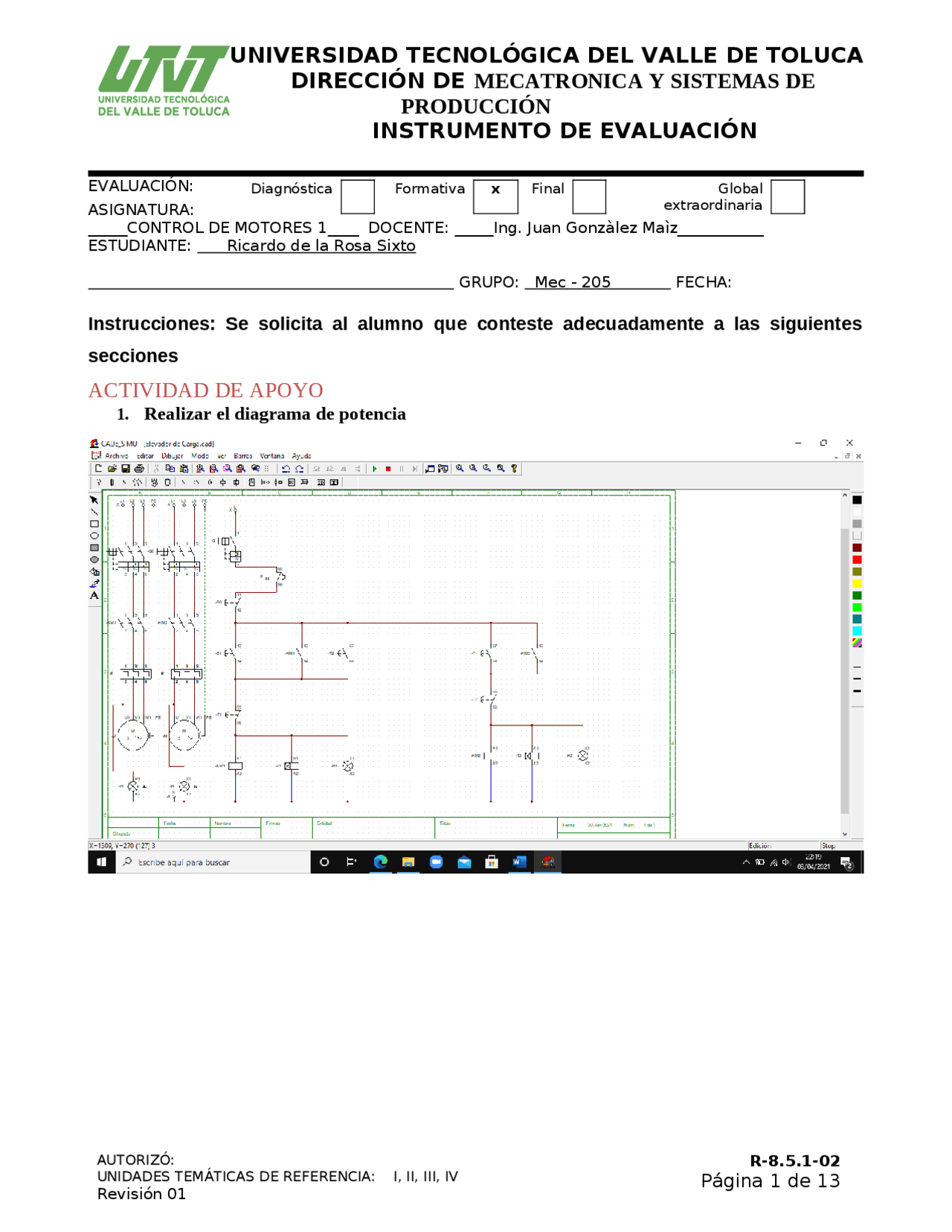

1. Realizar el diagrama de potencia AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 1 de 13 Diagnóstica Formativa x Final Global extraordinaria
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
Es este Diagrama se muestra un elevador compuesto por dos motores trifásicos de 10 hp, disyuntor 111(2), Contactor con tres terminales (2), dos relés térmicos que hacen que se abra el circuito cuando detecte una sobre carga eléctrica en cualquier línea que conectan los motores, Para el diagrama de control ocupe un disyuntor de una sola línea, Un pulsador Termino NA que hace que detecte la sobre carga y abra el circuito, Se usaron contactos normalmente abiertos y normalmente cerrados, dos bobinas, dos temporizadores de conexiones y 4 pilotos de señalización. El funcionamiento de este elevador es que con los temporizadores se active un motor(M1) ya cuando pasan 5s (Cualquier tiempo que le ponga) se apague el motor que estaba funcionando y se active el otro motor (M2), El motor M sirve para la subida y el motor M2 sirve para la bajada del elevador.
2. Características, dato de placas y corriente nominal. Datos de placa Potencia=HP= 10 HP Factor de potencia=FP= 0. Eficiencia=RENDIMIENTO=EF=93%= 91,7% Voltaje=V= 220/440V Clase de aislamiento. F FACTOR SERVICIO ¿NO TIENE? CORRIENTE DE PLACA= AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 2 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
Calculo de la corriente nominal. ¿=
HP ∗ 746
√^3 ∗ V ∗ EF ∗ FP^
√^3 ∗^440 ∗0.91∗0.^
= 12.8057 AMPERES
3. TAMAÑO DE CONDUCTORES
Calculo de la corriente para seleccionar el tamaño del conductor: Icon =1.25∗¿=1.25∗12.80= 16 AMPERES (^) ------PARA UN SOLO MOTOR CALIBRE A SELECCIONAR PARA EL MOTOR SERA CALIBRE 8 AWG----60 oC ó 75 oC SE USARAN 3 CALIBRE 4 AWG para las líneas y un de 4 AWG PARA EL NEUTRO CALIBRE 10 AWG---------T 90 oC
4. SELECCIÓN DE PROTECCIONES A. Calculo de Protección contra sobrecarga (F1) AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 4 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
Considero de la tabla la sección: todos los otros motores si no se cuenta con factor de servicio, si se cuenta con el factor de servicio considerar el porcentaje adecuado de tablas. Considero 115% para el cálculo de la protección térmica si no se tiene factor de servicio: Dividir 115/100=1.15 para utilizarlo en la formula siguiente IF 1 = %INTABLA ∗¿=1.15∗¿=1.15∗12.80=14.72 AMPERES EL RANGO A COLOCAR EN LA PROTECCION: 14.72 AMPERES AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 5 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
C1. SI SE UTILIZA FUSIBLES-
* COMO EL AISLAMIENTO DEL MOTOR ES TIPO F, PUEDE USARSE FUSIBLE SIN
RETARDO DE TIEMPO, EL PORCETAJE A PLENA CARGA ES DEL 300% INDICADO EN
LA TABLA, POR LO TANTO, CALCULAMOS EL TAMAÑO DEL FUSIBLE:
*PRIMERO DIVIR 300 %/100 = 3.
SUSTITUYENDO DATOS EN LAECUACION:
IQ 1 = %IPC ∗¿=3.0∗¿=3.0∗12.80=38.4 AMPERES
AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 7 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
BUSCANDO EL TIPO DE FUSIBLE EN LASIGUIENTE TABLA
RESULTADO: USAR FUSIBLES DE 40 AMPERES TIPO NH000, NH0 DE ACUERDO
CON LA CORRIENTE CALCULADA
C1.A, SELECCIÓN DEL SECCIONADOR
Respuesta: Seccionador 40A AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 8 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
*SI SE UTILIZA INTERRUPTOR DE DISPARO INSTANTANEO TIPO MAGNETICO =
%IPC = 700
DIVIDIR 700/100=7.0 ,QUE ES VALOR QUE SE USA EN LA FORMULA SIGUIENTE:
IQ 1 = %IPC ∗¿=7.0∗¿=7.0∗12.80=89.6 AMPERES
USAR LA SIGUIENTE TABLA PARA SELECCIONAR EL INTERRUPTOR:
RESULTADO: SE USARÁ UN INTERRUPTOR TERMOMAGNÉTICO 2 POLOS 90 AMPERES
SQUARE D QO290 DEACUERDO CON LA CARGA CALCULADA.
* SI SE USA INTERRUPTOR DE DISPARO DE TIEMPO INVERSO USAR LA CORRIENTE
SIGUIENTE:
IQ 1 = %IPC ∗¿=2.5∗¿=2.5∗12.80= 32 AMPERES
AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 10 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
C3. SELECCIÓN DEL CONDUCTOR DE TIERRA FISICA
Se selecciona de acuerdo al tipo y tamaño del interruptor. CAPACIDAD DEL INTERRUPTOR (A) SECCION (CALIBRE) COBRE SECCION (CALIBRE) ALUMINIO AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 11 de 13
DIRECCIÓN DE MECATRONICA Y SISTEMAS DE
PRODUCCIÓN
INSTRUMENTO DE EVALUACIÓN
AUTORIZÓ: UNIDADES TEMÁTICAS DE REFERENCIA: I, II, III, IV R-8.5.1- Página 13 de 13
