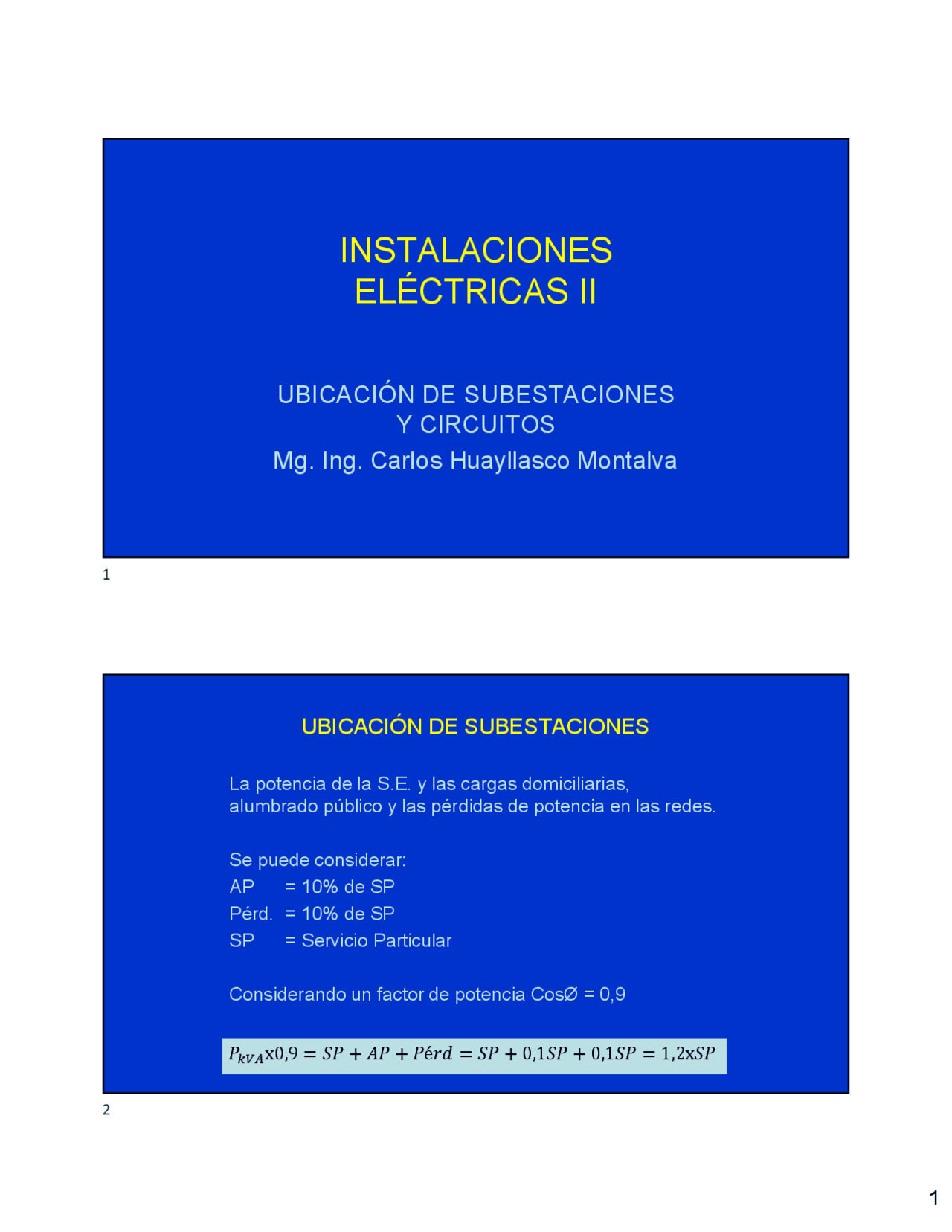

La potencia de la S.E. y las cargas domiciliarias, alumbrado público y las pérdidas de potencia en las redes. Se puede considerar: AP = 10% de SP Pérd. = 10% de SP SP = Servicio Particular Considerando un factor de potencia CosØ = 0, 𝑃x 0 , 9 = 𝑆𝑃 + 𝐴𝑃 + 𝑃é𝑟𝑑 = 𝑆𝑃 + 0 ,1𝑆𝑃 + 0 ,1𝑆𝑃 = 1 , 2 x𝑆𝑃 1 2
𝑆𝑃 = 𝑃x0, 1, Tomando en cuenta la potencia por lote (Calificación Eléctrica) y el factor de simultaneidad (f.s.) se puede determinar el número de lotes a servir 𝑃x0, 1, =. #𝑙𝑜𝑡𝑒𝑠. x. 𝑓. 𝑠. x𝑀𝐷/𝑙𝑜𝑡𝑒
#𝑙𝑜𝑡𝑒𝑠 = 𝑃x0, 1,2x𝑓. 𝑠. x𝑀𝐷/𝑙𝑜𝑡𝑒 Luego la S.E. se ubicará lo más cercana al centro de carga de ese número de lotes 3 4
7 8
Los circuitos no deben tener retorno a la SED (en redes radiales); El circuito entre postes es recto, no es curvo; El conductor, para dar un giro, requiere de un soporte, no da un giro en el aire; Las acometidas, si se indican en el plano, salen desde una caja de distribución ubicada en un poste, no de cualquier punto de la red; puede existir más de una caja de distribución en un poste; No se deben duplicar las acometidas para un mismo suministro;
Las acometidas deben ser lo más cortas posibles, la longitud promedio en zonas urbanas debe ser de 12 m (redes aéreas); Los circuitos van por un frente de calle y no por el centro de la vía; No se puede poner un poste en la esquina de una vía; Los circuitos deben terminar en un poste. 9 10
13 14
